Как технологии помогают сохранять культурное наследие.
Сибирь - огромная территория площадью более 10 миллионов квадратных метров, главный источник природных ресурсов России - играет сегодня значительную роль в экономике страны. В XVII веке, когда активное ее освоение русскими землепроходцами и мореходами только начиналось, возникла необходимость как-то зафиксировать владения, ресурсы, этническую структуру населения Московского царства. На этих землях жили десятки коренных народов.
В 1628 году картограф Семен Ремезов доставил в Сибирский приказ в Москве огромное полотно. Название гласило: «Чертеж Сибири от границ китайских» (далее - Чертеж). Это была первая мелкомасштабная карта территорий России от Москвы до Дальнего Востока, выполненная в традиционной русской манере служебного картографирования второй половины XVII века.
Отличительные особенности Чертежа: ориентирование на юг, а не на север, отсутствие градусной сетки и математических проекций. На карте Ремезова есть не только изображения рек, населенных пунктов, дорог, но и информация о господствоваших ландшафтах, об истории, этнографии, хозяйственной деятельности на территории Сибири и Дальнего Востока. Здесь можно найти как месторождения золота и серебра, так и покинутые зимовья и даже оставленные телеги. Проверенные места перехода гор обозначены цепочкой из красных точек и подписью «Волок», например, между реками Нижняя Тунгуска и Вилюй.
С приходом к власти Петра I в XVIII веке российская картография перешла на европейские стандарты, и карта Ремезова, утратив практическое значение, со временем превратилась в исторический памятник допетровской эпохи. Лишь в конце XIX века она привлекла внимание исследователей. В 1907 году по инициативе членов Императорского Русского географического общества (ИРГО) в адрес Императорской канцелярии было подано ходатайство о передаче Чертежа в фонды Общества.
В том же году Высочайшим соизволением оно было удовлетворено. В 1947 году по просьбе Государственного Эрмитажа Чертеж отдали музею во временное пользование. С 1947-го по 2007 годы он выставлялся в Зимнем дворце, однако интересовал преимущественно специалистов, в 2019 году вернулся на постоянное хранение в Картографический фонд Российского географического общества (РГО).
С.Ремезов работал над созданием «Чертежа Сибири от границ китайских» вместе с сыновьями. Чертеж был выполнен на хлопковой ткани размером 3х4 аршина (213х277 см), состоящей из нескольких сшитых вместе полотен. Несмотря на то, что в Государственном Эрмитаже грамотно следили за состоянием карты, три века не прошли для нее бесследно.
Натяжение каждой нити полотна постоянно меняется под воздействием внешних факторов - колебаний температуры, влажности и даже вибраций от интенсивного уличного движения. Волокна целлюлозы, составляющие основу хлопковой ткани, то сжимаются, то расширяются, реагируя на микроклиматические изменения. При этом красочный слой, нанесенный на поверхность, обладает иной физической природой и по-другому реагирует на те же воздействия. Эта разница в поведении основы и красочного слоя со временем приводит к отслаиванию красок.
Оценить последствия таких сложных и многокомпонентных процессов визуально невозможно. Требуются специализированные инструменты, способные фиксировать даже минимальные изменения структуры и состояния материала.
В 2024 году при Фондовом совете РГО была создана реставрационная комиссия, в которую вошли 13 специалистов из ведущих музеев и научных институтов России. Прежде чем начать работы с Чертежом, необходимо было понять степень его сохранности. Специалисты Государственного Русского музея провели съемку карты в ультрафиолетовом и инфракрасном диапазонах (эта методика применяется для работы с особо ценными произведениями искусства). Было подтверждено, что документ действительно был создан в XVII веке, так как использованные пигменты (азурит, смальта и др.) характерны для того периода. Первоначальное изображение, считают эксперты, было гораздо ярче, чем то, которое мы видим сегодня.
Специалисты по музейной фотофиксации из Исакиевского собора и Музея-заповедника «Петергоф» сделали снимки карты в сверхвысоком разрешении и создали цифровую копию каждого миллиметра артефакта. Ученые из Санкт-Петербургского государственного университета промышленных технологий и дизайна исследовали ткань холста, на котором изображена карта, чтобы понять технологию ее создания, оценить прочность и заложить основу для будущей реставрации.
Фото Ольги Семеновой, пресс-служба РГО
Подключились и ученые Санкт-Петербургского электротехнического университета (СПбГЭТУ «ЛЭТИ»).
– Представители Русского географического общества обратились к нам с просьбой помочь в мониторинге состояния уникального картографического памятника «Чертеж Сибири от границ китайских». Для этого с помощью технологии трехмерного лазерного сканирования мы создали его цифровую копию в текущем виде, что позволит следить за негативными изменениями на микроуровне. В дальнейшем раз в несколько лет мы собираемся проводить повторные сканирования и сопоставлять полученные 3D-модели, чтобы получать информацию о состоянии сохранности Чертежа, - рассказал профессор кафедры фотоники и кафедры лазерных измерительных и навигационных систем СПбГЭТУ «ЛЭТИ», доктор технических наук Вадим Парфенов.
Сравнительный анализ трехмерных моделей будет проводиться с помощью специализированного программного обеспечения для обработки данных 3D-сканирования: модели, полученные с определенным временным интервалом, накладываются друг на друга, в результате чего создается карта высот - цветовая или числовая шкала, отражающая изменения рельефа поверхности. Это позволит количественно оценить как деформации рельефа, так и изменения линейных размеров объекта. Таким образом реализуется метод объективного количественного анализа изменений его состояния во времени.
– Для поддержания физической сохранности «Чертежа Сибири от границ китайских» русского картографа Семена Ульяновича Ремезова важно вовремя замечать любые изменения структуры этого уникального документа. Благодаря лазерному 3D-сканированию мы сможем отслеживать микродеформации поверхности: где ткань растягивается, где дает усадку. Это позволит выявлять первые признаки разрушения задолго до того, как они станут видимы невооруженным глазом, и принимать решения о проведении превентивных консервационных мероприятий, - объяснила координатор проекта по исследованию, консервации и реставрации «Чертежа Сибири от границ китайских» РГО Наталья Доведова.
Эксперты РГО планируют реконструировать карту Ремезова - создать копию, которая будет выглядеть так, как выглядел оригинал в конце XVII века. По заказу РГО на ручном ткацком станке был соткан холст из натурального хлопка, аналогичный оригинальному. К работе привлекли художников-копиистов, графиков, каллиграфа - специалиста по древнерусскому письму. Предполагается, что благодаря цифровым технологиям реконструированную карту смогут увидеть не только специалисты-исследователи, но и все желающие.
По материалам Центра научных коммуникаций ЛЭТИ и пресс-службы РГО.
Подготовила Наталия Булгакова

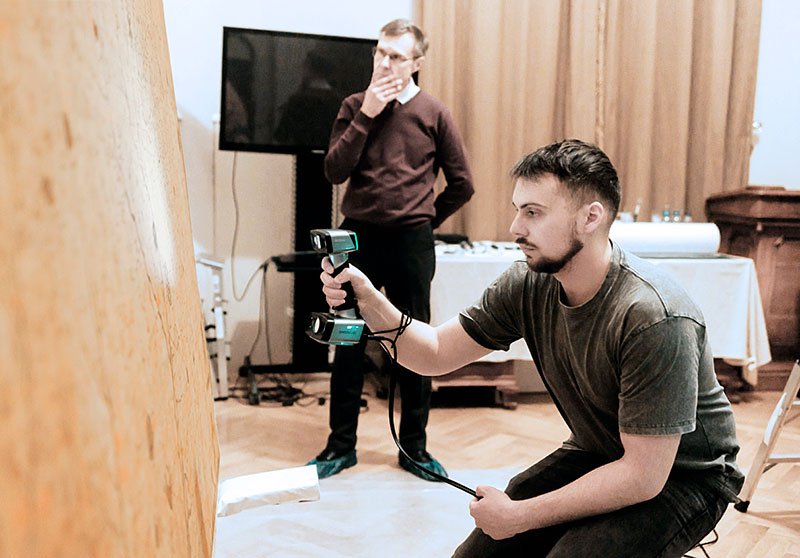

Обложка: процесс лазерного 3D-сканирования Чертежа специалистами СПбГЭТУ «ЛЭТИ» им. В.И. Ульянова (Ленина). Фот Ольги Семеновой, пресс-служба РГО
